Topology Jaringan
Ring Topology
Topologi ring adalah konfigurasi jaringan di mana koneksi
perangkat membuat jalur data melingkar. Setiap perangkat jaringan terhubung ke
dua lainnya, seperti titik pada lingkaran. Bersama-sama, perangkat dalam
topologi cincin disebut sebagai jaringan cincin.
Dalam jaringan dering, paket data berjalan dari satu
perangkat ke perangkat berikutnya hingga mencapai tujuannya. Kebanyakan
topologi ring memungkinkan paket untuk melakukan perjalanan hanya dalam satu
arah, yang disebut jaringan cincin searah. Lainnya mengizinkan data untuk
bergerak di kedua arah, yang disebut dua arah.
Kerugian utama dari topologi ring adalah jika ada koneksi
individu di ring yang terputus, seluruh jaringan akan terpengaruh.
Topologi ring dapat digunakan baik di LAN (jaringan area
lokal) atau WAN (jaringan area luas). Tergantung pada kartu jaringan yang
digunakan di setiap komputer dari topologi ring, kabel koaksial atau kabel
jaringan RJ-45 digunakan untuk menghubungkan komputer bersama-sama.
a.
Kelebihan Topologi Ring
·
Semua data mengalir dalam satu arah, mengurangi
kemungkinan tabrakan paket.
·
Server jaringan tidak diperlukan untuk mengontrol
konektivitas jaringan antara setiap workstation.
·
Data dapat ditransfer antar workstation dengan
kecepatan tinggi.
·
Workstation tambahan dapat ditambahkan tanpa
mempengaruhi kinerja jaringan.
b.
Kekurangan Topologi Ring
·
Semua data yang ditransfer melalui jaringan
harus melewati setiap workstation di jaringan, yang dapat membuatnya lebih
lambat daripada topologi star.
·
Seluruh jaringan akan terpengaruh jika satu
workstation dimatikan.
·
Perangkat keras yang diperlukan untuk
menghubungkan setiap workstation ke jaringan lebih mahal daripada kartu
Ethernet dan hub/switch.
Dual Ring Topology
Topologi cincin ganda adalah
topologi jaringan redundan di mana node terhubung menggunakan dua cincin
konsentris dengan empat cabang. Topologi dual-ring sangat ideal untuk aplikasi
dengan masalah kabel atau jaringan kecil yang tidak sering dikonfigurasi ulang.
Meskipun lebih mahal daripada
topologi star atau extended star, dual-ring adalah topologi redundan yang
paling hemat biaya.
Topologi cincin ganda terdiri
dari dua cincin yang terhubung ke jaringan. Setiap dering bekerja secara
independen sampai satu dinonaktifkan ketika jaringan gagal. Ketika ini terjadi,
cincin yang berfungsi secara otomatis membungkus cincin yang dinonaktifkan
untuk memastikan aliran data.
a. Keunggulan
topologi ring antara lain :
·
Kecepatan dan keandalan
·
Komunikasi jarak jauh tanpa gangguan
·
Terminator tidak diperlukan
b. Kekurangan
topologi ring antara lain :
·
Masalah jaringan dari port yang buruk atau kartu
Media Access Unit (MAU) yang tidak berfungsi
·
Dampak jaringan negatif dari perangkat yang
ditambahkan, diubah, atau rusak
Mesh Topology
Dalam topologi mesh tidak ada titik koneksi pusat.
Sebaliknya, setiap node terhubung ke setidaknya satu node lain dan biasanya ke
lebih dari satu. Setiap node mampu mengirim pesan ke dan menerima pesan dari
node lain. Node bertindak sebagai relay, menyampaikan pesan menuju tujuan
akhirnya.
Ada dua jenis topologi mesh:
·
full mesh topology
·
partial mesh topology
Jaringan mesh menjadi semakin populer karena efisiensinya.
Dengan mesh penuh, setiap node terhubung langsung ke setiap
node lainnya. Ini memungkinkan pesan dikirim melalui banyak rute individu.

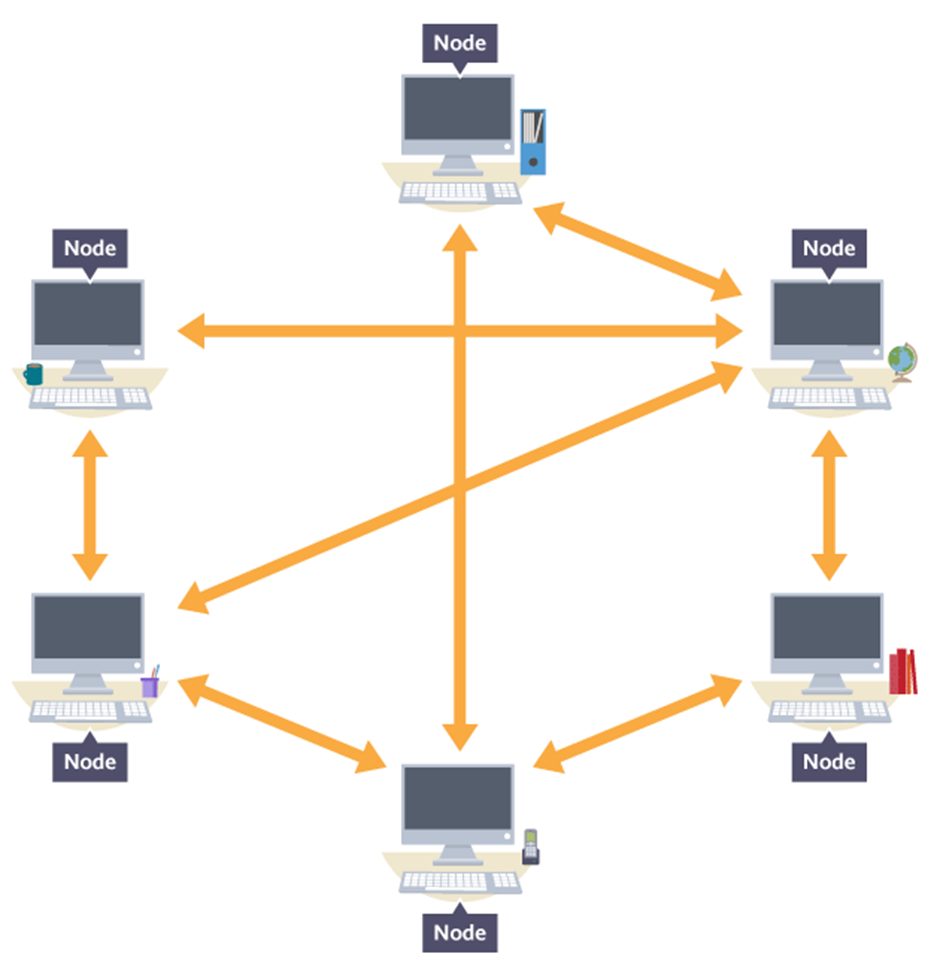

Dengan mesh parsial, tidak semua node terhubung langsung
satu sama lain. Oleh karena itu, mesh parsial memiliki lebih sedikit rute untuk
perjalanan pesan daripada mesh penuh tetapi lebih sederhana untuk diterapkan.
Jaringan wired mesh cenderung jarang, terutama karena
menghubungkan semua node ke semua node lain mahal dan tidak praktis. Namun,
jaringan mesh nirkabel semakin banyak digunakan karena jauh lebih sederhana dan
lebih murah untuk terhubung menggunakan sinyal radio.
Keuntungan dan kerugian menggunakan topologi mesh
Memiliki node yang diatur dalam topologi mesh membawa
beberapa manfaat:
·
pesan dapat diterima lebih cepat jika rute ke
penerima yang dituju pendek
·
pesan harus selalu tersampaikan karena mereka
memiliki banyak kemungkinan rute untuk bepergian
·
banyak koneksi berarti (dalam teori) bahwa tidak
ada simpul yang harus diisolasi
·
banyak koneksi berarti setiap node dapat
mengirim dan menerima dari lebih dari satu node pada saat yang sama
·
node baru dapat ditambahkan tanpa gangguan atau
mengganggu node lain
Namun, topologi mesh juga memiliki kelemahan:
·
jaringan mesh penuh dapat menjadi tidak praktis
untuk diatur karena tingginya jumlah koneksi yang dibutuhkan
·
banyak koneksi membutuhkan banyak perawatan
Topologi mesh yang sering digunakan
Topologi mesh digunakan di mana
keandalan komunikasi jaringan sangat penting:
·
organisasi militer sering menggunakan topologi
mesh untuk menghindari gangguan dalam komunikasi
·
kota semakin banyak menggunakan jaringan mesh
nirkabel untuk membantu memantau arus lalu lintas, pengolahan limbah, dan untuk
membantu mengendalikan penerangan jalan
·
layanan darurat, seperti polisi dan pemadam
kebakaran, juga menggunakan jaringan mesh nirkabel untuk memastikan bahwa
komunikasi dapat diandalkan
·
beberapa perusahaan utilitas yang menyediakan
gas dan listrik menggunakan jaringan mesh untuk memungkinkan smart meter
mengirim pembacaan secara otomatis
Bus Topology

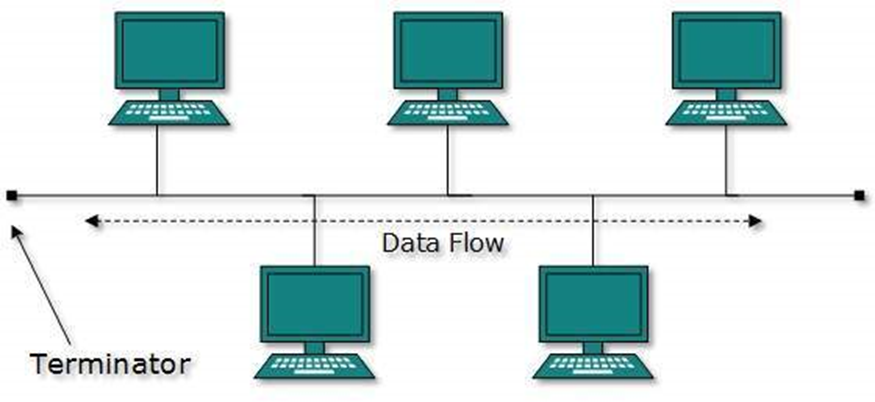

Topologi bus, juga dikenal sebagai topologi garis, adalah
jenis topologi jaringan di mana semua perangkat dalam jaringan dihubungkan oleh
satu kabel jaringan RJ-45 pusat atau kabel koaksial. Kabel tunggal, di mana
semua data ditransmisikan antar perangkat, disebut sebagai bus, tulang
punggung, atau trunk.
Ada dua jenis topologi bus:
·
Topologi bus linier. Semua perangkat terhubung
ke satu kabel dengan dua titik akhir.
·
Topologi bus terdistribusi. Semua perangkat
terhubung ke satu kabel yang bercabang menjadi beberapa bagian, menghasilkan
lebih dari dua titik akhir.
Kelebihan Topologi Bus
·
Bekerja secara efisien untuk jaringan kecil
·
Mudah dan hemat biaya untuk memasang dan
menambah atau menghapus perangkat
·
Tidak memerlukan kabel sebanyak topologi alternatif
·
Jika satu perangkat gagal, perangkat lain tidak
terpengaruh
Kekurangan Topologi Bus
·
Jika kabel rusak, seluruh jaringan akan gagal
atau terbelah
·
Sulit untuk memecahkan masalah
·
Sangat lambat dan tidak ideal untuk jaringan
yang lebih besar
·
Membutuhkan terminator di kedua ujung kabel
untuk mencegah sinyal memantul yang menyebabkan gangguan
·
Menambahkan lebih banyak perangkat dan lebih
banyak lalu lintas jaringan menurunkan kinerja seluruh jaringan
·
Keamanan rendah karena semua perangkat menerima
sinyal yang sama dari sumbernya
Star Topology
Atau disebut sebagai jaringan bintang, topologi bintang
adalah salah satu pengaturan jaringan yang paling umum. Setiap node terhubung
ke perangkat jaringan pusat dalam konfigurasi ini, seperti hub, switch, atau
komputer. Perangkat jaringan pusat bertindak sebagai server, dan perangkat
periferal bertindak sebagai klien. Dalam pengaturan topologi bintang, kabel
jaringan koaksial atau RJ-45 digunakan, tergantung pada jenis kartu jaringan
masing-masing komputer. Gambar menunjukkan bagaimana pengaturan jaringan ini
mendapatkan namanya, karena berbentuk seperti bintang.
Secara teknis tidak ada batasan berapa banyak komputer yang
dapat terhubung dalam topologi star. Namun, kinerja jaringan dapat menurun
karena lebih banyak komputer yang terhubung, sehingga kecepatan jaringan
menjadi lebih lambat.
Kelebihan topologi star:
·
Manajemen terpusat jaringan melalui penggunaan
komputer pusat, hub, atau switch.
·
Mudah untuk menambahkan komputer lain ke
jaringan.
·
Jika satu komputer di jaringan gagal, sisa
jaringan terus berfungsi secara normal.
Kekurangan topologi star:
·
Ini mungkin memerlukan biaya yang lebih tinggi
untuk diterapkan, terutama saat menggunakan sakelar atau router sebagai
perangkat jaringan pusat.
·
Perangkat jaringan pusat menentukan kinerja dan
jumlah node yang dapat ditangani jaringan.
·
Jika komputer pusat, hub, atau sakelar gagal,
seluruh jaringan mati, dan semua komputer terputus dari jaringan.
Hybrid Topology
Topologi hybrid adalah jenis topologi jaringan yang
merupakan gabungan dari dua atau lebih topologi jaringan, seperti topologi
mesh, topologi bus, dan topologi ring. Penggunaan dan pilihannya bergantung
pada penerapan dan persyaratannya seperti kinerja jaringan yang diinginkan, dan
jumlah komputer, serta lokasinya. Gambar di bawah ini menggambarkan struktur
topologi hybrid yang berisi lebih dari satu topologi.
Karena biaya yang efektif, ada berbagai aplikasi yang
menggunakan topologi hybrid. Dibandingkan dengan mekanisme fundamental lainnya,
mekanisme topologi hybrid efisien; itu juga dapat digunakan di lingkungan yang
berbeda. Dengan demikian, memberikan manfaat kepada pengguna untuk membuat,
menjalankan, dan mengelola organisasi. Ada berbagai sektor di mana topologi
hybrid banyak digunakan, seperti banyak lembaga pendidikan, sektor perbankan,
industri otomatis, sektor keuangan, organisasi penelitian, dan perusahaan
multinasional. Untuk membuat struktur topologi hybrid baru, ada kebutuhan untuk
mencampur dua topologi seperti topologi mesh penuh, bintang yang diperluas,
bintang parsial, jaringan titik ke titik yang digunakan.
Jenis-jenis topologi hybrid :
Ada berbagai jenis topologi hybrid yang mengintegrasikan
banyak topologi dasar untuk membuat bentuk topologi baru berdasarkan kebutuhan.
Topologi tersebut adalah topologi jaringan hirarkis, topologi jaringan Star
wire Ring, dan topologi star wired bus. Seperti topologi jaringan dasar
lainnya, mekanisme topologi hybrid juga bergantung pada alamat IP-nya. Tapi,
dalam fungsi topologi logika, ada sedikit perbedaan; ia memiliki jenis
konfigurasi yang unik. Topologi hybrid memiliki kemampuan untuk
mengintegrasikan kedua jenis topologi, topologi fisik dan logis.
Kelebihan Topologi Hybrid
·
Handal: Lebih dapat diandalkan karena memiliki
toleransi kesalahan yang lebih baik. Jika sebuah node rusak di antara jaringan,
mungkin dalam jaringan ini untuk memilih node yang rusak dari sisa jaringan.
Juga, dalam hal ini, tanpa mempengaruhi pemrosesan jaringan, langkah-langkah
yang diperlukan dapat diambil.
·
Efektif: Ini adalah keuntungan terbesar dari
topologi hybrid. Kelemahan dari beberapa topologi yang terhubung pada topologi
ini diabaikan. Dan, hanya ada pertimbangan tentang kekuatan topologi yang berbeda
ini. Sebagai contoh, kemampuan toleransi yang tinggi ditawarkan oleh topologi
star, dan keandalan data yang baik disediakan oleh topologi ring. Oleh karena
itu, pada topologi cincin bintang hibrida, kedua fungsi ini bekerja dengan
cukup baik.
·
Dapat diskalakan: Jaringan hibrid adalah jenis
jaringan yang dirancang sedemikian rupa, yang membuatnya mampu untuk dengan
mudah mengintegrasikan titik konsentrasi tambahan atau komponen perangkat keras
baru lainnya. Tanpa mengganggu arsitektur yang ada, sangat mudah untuk
memperluas ukuran jaringan dengan penambahan elemen baru terbaru.
·
Fleksibel: Salah satu manfaat besar topologi
hybrid adalah fleksibilitas. Topologi ini dapat diimplementasikan untuk
berbagai lingkungan jaringan yang berbeda saat dibuat. Jaringan hybrid dapat
dibuat dengan memaksimalkan sumber daya yang tersedia dan sesuai dengan
tuntutan korporasi.
·
Jaringan hybrid dirancang dengan menggabungkan
berbagai jaringan yang menggunakan banyak teknik titik asosiasi untuk perangkat
seperti komputer pribadi dan komponen perangkat keras lainnya, yang terhubung
ke server. Mereka juga menawarkan banyak manfaat seperti komunikasi data,
kekuatan sinyal, throughput, serta peralatan kelas atas.
·
Ini memiliki kemampuan untuk mentransfer data
dengan mudah di antara berbagai jenis jaringan.
·
Selanjutnya, jaringan hybrid dibuat berdasarkan
kebutuhan organisasi. Juga, ini memberikan pengoptimalan yang hebat dengan
sumber daya yang tersedia seperti plotter, printer, dll.
Kekurangan Topologi Hybrid
·
Kompleksitas: Untuk mengelola topologi menjadi
tantangan, karena topologi yang berbeda dihubungkan dalam topologi hybrid. Ini
adalah pekerjaan yang sulit bagi desainer dan tidak mudah untuk membuat jenis
arsitektur ini. Ada kebutuhan untuk menjadi sangat efisien untuk proses
instalasi dan konfigurasi.
·
Mahal: Membeli dan memelihara topologi hybrid
jauh lebih mahal dibandingkan dengan topologi lain. Hub juga diperlukan dalam
topologi jaringan ini yang digunakan untuk menghubungkan dua jaringan yang
berbeda, dan harganya juga mahal. Selain itu, topologi hybrid mungkin
memerlukan perangkat jaringan canggih, banyak kabel, dan lebih banyak lagi
karena arsitekturnya biasanya berskala lebih besar.
·
Salah satu kelemahan topologi hybrid lainnya;
meskipun dapat mendeteksi kesalahan dengan mudah, ia membutuhkan unit akses
multi-stasiun untuk mem-bypass perangkat yang rusak
Sumber
Referensi :
https://www.computerhope.com/jargon/r/ringtopo.htm
https://www.bbc.co.uk/bitesize/guides/zr3yb82/revision/2
https://www.computerhope.com/jargon/s/startopo.htm
https://www.javatpoint.com/what-is-hybrid-topology
Komentar
Posting Komentar
